Définition du diagramme d'Ishikawa

Le diagramme d’Ishikawa porte également d’autres noms : diagramme Causes-Effets, méthode des 5M ou encore diagramme en arêtes de poisson. Il est utilisé pour aller plus loin dans l’identification du problème et permet de les lister de façon visuelle.

Pourquoi utiliser le diagramme d’Ishikawa ?

“Un problème sans solution est un problème mal posé” disait Einstein.
Dans le Lean Management (mais on peut l’appliquer à la vie en général), avant de trouver une quelconque solution, il est primordial de s’intéresser au problème en profondeur afin de pouvoir trouver la cause racine.

Pour ceci, nous pouvons utiliser le diagramme d’Ishikawa. Il permet de comprendre le problème avant de réfléchir à une solution ! C’est ce qu’on peut appeler “l’identification de problème”.

Comment réaliser un diagramme d’Ishikawa ?

Pour construire le diagramme d’Ishikawa, il faut s’interroger sur le problème depuis 5 points de vues différents et classer les causes potentielles en 5 catégories (les 5M) :

Matière : les causes liées aux matériaux ou matières premières utilisés
Matériel : les causes liées aux machines et outils utilisés
Méthode : les causes liées à la qualité des processus mis en place, à la recherche et développement, à la qualité des instructions au poste de travail.
Main-d’oeuvre : les causes liées à l’humain (défauts de formation, absence…)
Milieu : les causes liées à l’environnement (température, humidité…)
Petit rappel : On peut appliquer cette méthode et ce diagramme à n’importe quel problème rencontré, quelque soit le milieu dans lequel il intervient (atelier de production, service, magasin logistique…) !

Et à la 7-Shapes School, comment ça se passe ?

L’identification de problème est un mini-jeu présent dans les parcours White, Yellow et Green Belt Manufacturing !

Le scénario de ce mini-jeu est basé sur un problème qualité dont il faut trouver la cause. Pour ceci, on utilise trois méthodes : QQOQC, diagramme d’Ishikawa puis les 5P (5 pourquoi) qui sont essentielles et permettent de trouver la cause racine d’un problème. Par la suite, elles vont permettre d’appliquer une solution adaptée. L’ensemble de ce mini-jeu est basé sur un Gemba Walk, qui permet de réunir suffisamment d’informations pour identifier la cause du problème en allant interroger les différents personnages de l’usine.

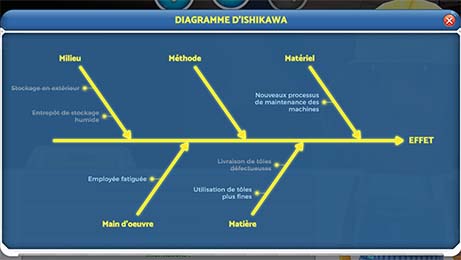

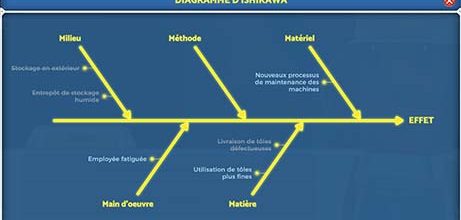

Extrait du diagramme d’Ishikawa réalisé dans notre simulation interactive d’entreprise : la 7-Shapes School
